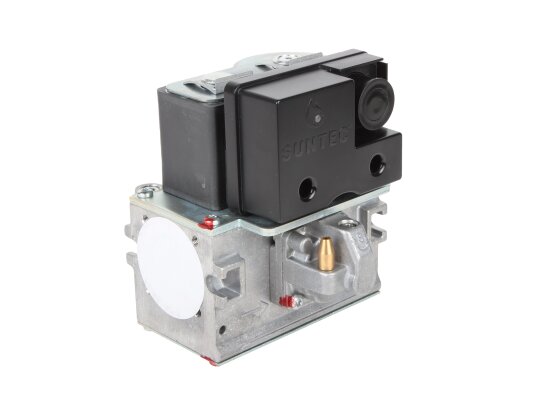

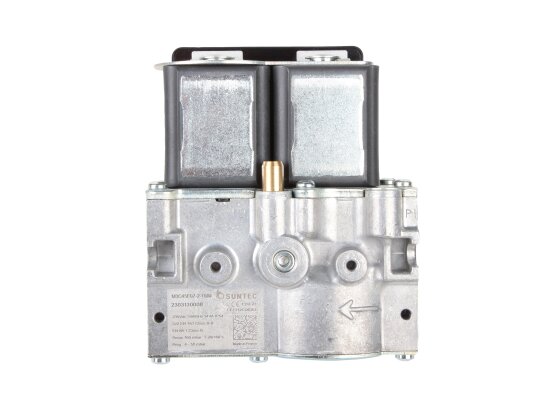

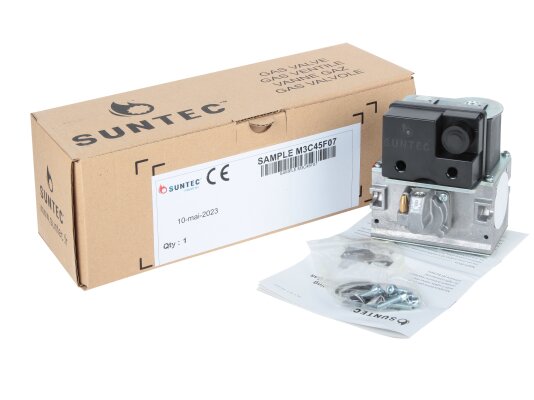

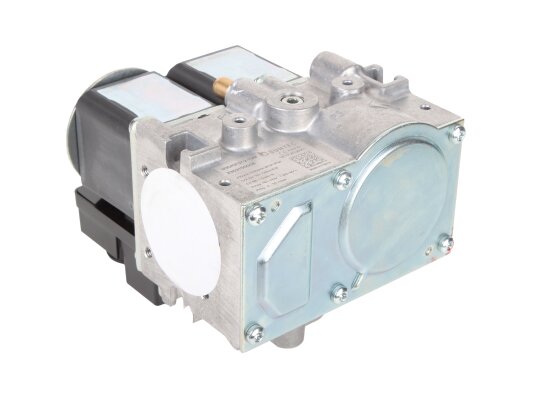

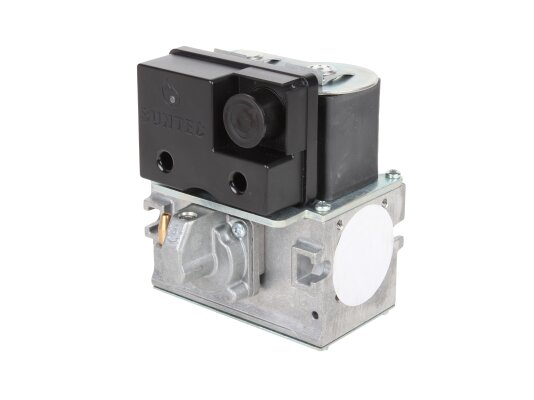

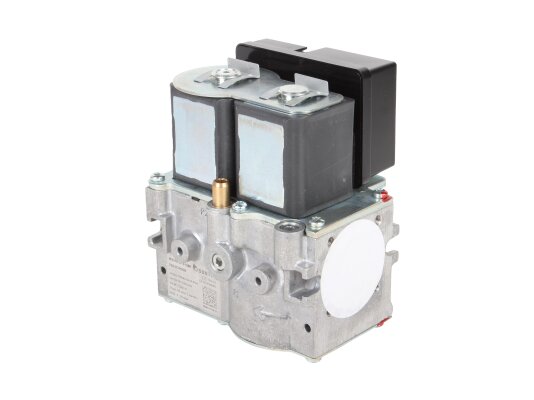

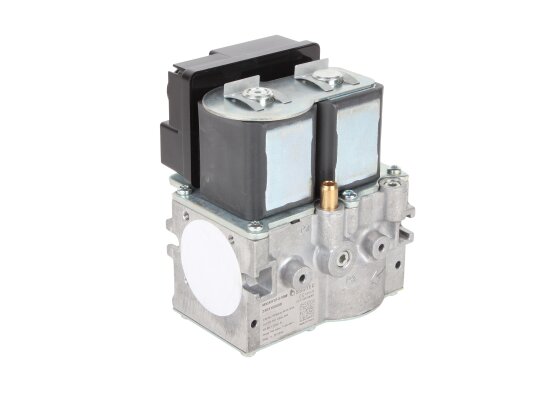

Газовый мультиблок Suntec M3C45F07-2-1000

Мультиблок газовый Suntec M3C45F07-2-1000 выполнен в компактном корпусе и объединяет несколько функциональных элементов. Он предназначен для автоматического управления подачей газа в горелку и герметичного перекрытия потока при работе одноступенчатых промышленных горелок. Устройство гарантирует стабильность выходного давления вне зависимости от колебаний входного давления и расхода газа. Максимальное входное давление составляет 160 мбар, а рабочая среда — газы семейства I-III согласно EN 437.

Конструкция

Корпус мультиблока изготовлен из алюминия и оснащён резьбовыми отверстиями Rp 1/2" и Rp ¾". В состав входят два нормально-закрытых предохранительных клапана с быстрым срабатыванием, а также регулятор давления с сервоприводом. При отсутствии питания электромагнитные клапаны остаются закрытыми и открываются только при подаче напряжения. Входной поток очищается через фильтр из нержавеющей стальной проволоки с размером ячеек 0,6 мм. Уплотнения и прокладки выполнены из NBR-каучука, устойчивого к газовому составу.

Особенности:

• два автоматических запорных клапана класса В по EN 161;
• регулятор давления класса B согласно EN 88-1;
• электромагнитные клапаны управляются отдельно;
• питание 230 В с допуском -15%/+10%;
• регулировка основного потока осуществляется винтом;
• закрытие клапанов происходит менее чем за 0,2 секунды, открытие — менее 0,5 секунды;
• рабочий диапазон давления подачи от 4 до 50 мбар;
• защита от пыли и влаги по классу IP54 (при использовании подходящего разъёма) согласно EN 60529;
• на входном фланце установлен реле минимального давления;
• предусмотрены точки подключения приборов для измерения давления с резьбой G1/8";
• электрическое подключение осуществляется через штекерный разъём DIN 43650;
• температурный диапазон эксплуатации от -20 до +60°C;
• ресурс электромагнитных клапанов составляет 200 тысяч циклов включения.

Установка

Монтаж мультиблока Suntec M3C45F07-2-1000 производится с помощью фланцевого соединения. Устройство допускается устанавливать в любом положении, кроме перевёрнутого.

Преимущества:

• несколько функций объединены в одном корпусе;
• высокая скорость срабатывания автоматических клапанов;
• точное поддержание и регулировка выходного давления;
• надёжная защита от пыли и влаги;
• компактные габариты облегчают монтаж;
• входной фильтр защищает клапаны от повреждений.

Мультиблоки Suntec M3C прошли заводские испытания и соответствуют европейским стандартам EN161, EN13611, EN60730-1, EN126 и EN88-1.

Артикул: M3C45F07-2-1000
Производитель: Suntec, Франция
На складе: Да
